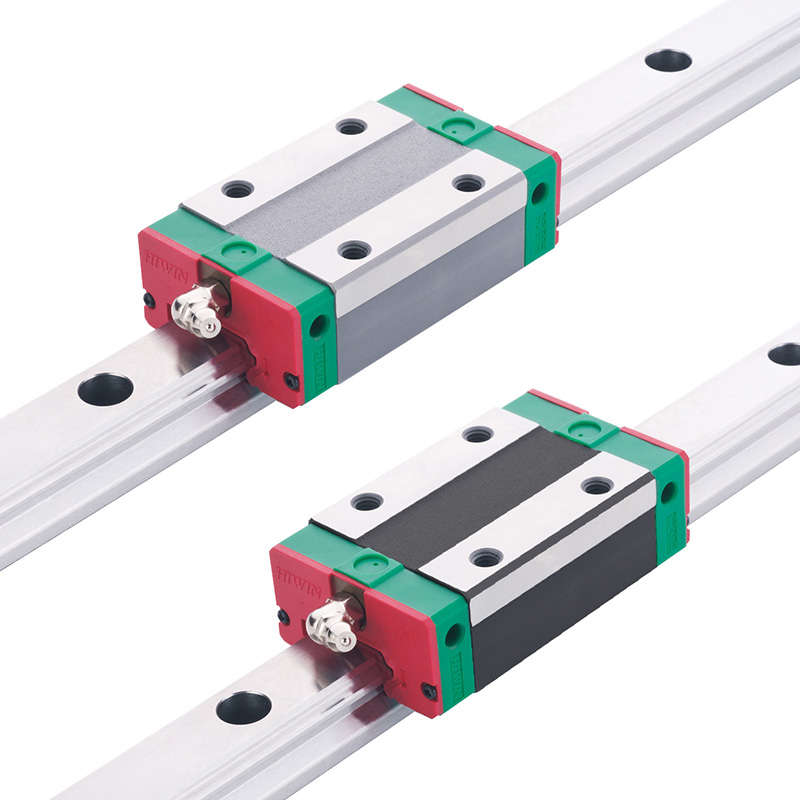

EG 系列滚珠式直线导轨

产品介绍 > EG低组装系列滚珠直线导轨

产品特点

EG系列高刚性、高负荷，同时具备四方向等负载、及自动调心的功能，降低组合高度及缩短滑块长度，非常适合高速自动化产业机械及空间要求的小型设备使用。

45°

四列钢珠接触角度(DF构型)

15 %

降低组合高度

33 %

缩短滑块长度

应用场景

产业自动化机器、半导体机械、雷射雕刻机、包装机器。

EG系列直线导轨特点

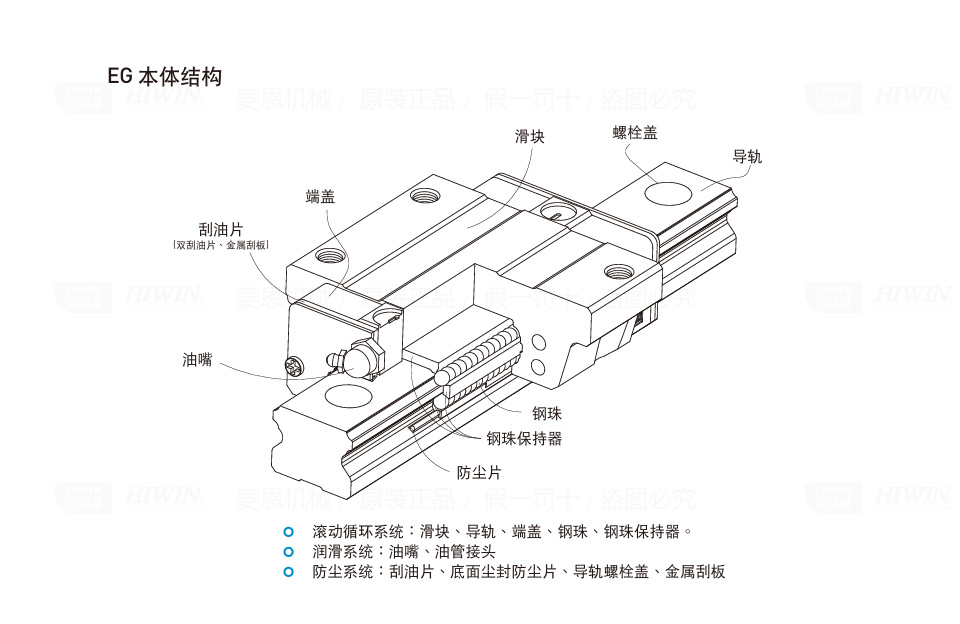

EG系列使用四列钢珠承受负荷设计，使其具备高刚性、高负荷的特性，同时具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求;加上降低组合高度及缩短滑块长度，非常适合高速自动化产业机械及空间要求的小型设备使用。滑块上设有钢珠保持器以防止钢珠脱落，此设计不仅方便客户安装直线导轨，当取下滑块时亦不会有钢珠脱落的情形发生，且在精度允许下具备互换性。
